Modules

Les commandes des tranches de canal sont regroupées dans différents modules pouvant être affichés ou masqués. Vous disposez des modules suivants :

Module Gain d'entrée

Module ProChannel

Module Rack d'effets

Module Départs/Banque/Patch

Module MSR

Module Commande de panoramique

Module Volume

Module Icône

Module Entrée/Sortie

Afficher/Masquer un module

Cliquez sur le menu Modules dans la vue Console et choisissez le module souhaité.

Figure 2401. Menu Modules de la vue Console.

Module Gain d'entrée

Le module Gain d'entrée permet de régler le gain d'entrée et le panoramique (bus uniquement) en amont du paramètre de volume.

Figure 2402. Module Gain d'entrée.

A. Gain d'entrée B. Panoramique d'entrée

Pour plus d'informations sur l'utilisation du gain d'entrée, voir Réglage du gain.

Module ProChannel

Le module ProChannel permet d'appliquer un traitement modélisé de compression, d'égalisation et de saturation à lampes à une piste audio, une piste d'instrument ou un bus.

Figure 2403. Module ProChannel.

A. Pré/Post B. Vumètre d'entrée général C. Agrandir/Réduire ProChannel D. Preset E. Bouton Marche/Arrêt général F. Graphique d'égalisation

Pour plus d'informations sur ProChannel, voir ProChannel.

Module Rack d'effets

Le module Rack d'effets permet d'insérer des plug-ins d'effet en temps réel sur des pistes et des bus.

Figure 2404. Module Rack d'effets.

A. Bypasser le rack d'effets B. Insérer un plug-in C. Activer/Désactiver le plug-in D. Indicateur d'entrelacement de la sortie de l'effet (mono, stéréo ou surround) E. Nom du plug-in

Pour plus d'informations sur l'utilisation d'effets en temps réel, voir Effets en temps réel.

Module Départs/Banque/Patch

Le module Départs/Banque/Patch offre plusieurs commandes relatives aux pistes audio, bus et pistes MIDI.

Dans le cas des pistes audio, vous pouvez créer des départs d'effets, des prémixages, des mixages casque, etc.

Dans le cas des pistes MIDI, vous pouvez choisir la banque, le patch et le canal, qui déterminent le son d'instrument utilisé pour la lecture.

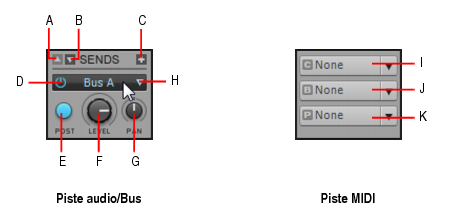

Figure 2405. Module Départs/Banque/Patch.

A. Faire défiler vers le haut B. Faire défiler vers le bas C. Insérer un départ D. Activer/Désactiver le départ E. Commutateur pré/post F. Niveau de départ G. Panoramique de départ H. Destination du départ I. Canal J. Banque K. Patch

Pour plus d'informations sur l'utilisation des départs et les paramètres de banque, de patch et de canal MIDI, voir Routage et mixage des signaux audio numériques et Choix du son d'instrument (banque et patch).

Module MSR

Le module MSR permet de configurer les différents états des pistes, notamment les fonctions Mute, Solo et Armer pour l'enregistrement.

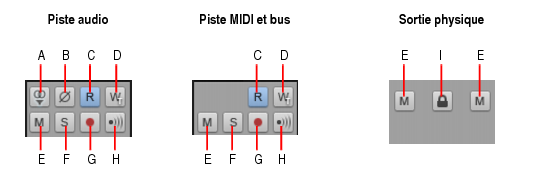

Figure 2406. Module MSR.

A. Mono/Stéréo B. Inversion de phase C. Lire l'automation D. Écrire l'automation E. Mute F. Solo G. Armer pour l'enregistrement H. Écho d'entrée I. Lier les faders des canaux gauche et droit (sorties physiques uniquement)

Pour plus d'informations sur les états des pistes, voir Lecture piste par piste.

Module Commande de panoramique

Le module Panoramique permet de régler le panoramique de la tranche de canal.

Figure 2407. Module Commande de panoramique.

A. Commande de panoramique stéréo B. Panoramique surround

Pour plus d'informations sur le panoramique, voir Réglage du volume et du panoramique et Régler le panoramique en surround.

Module Volume

Le module Volume permet de régler le niveau de lecture ou de monitoring de la tranche de canal. Le vumètre permet de surveiller le niveau de lecture ou de monitoring de la tranche de canal. La valeur du vumètre de crêtes est actualisée en cours de lecture pour indiquer le niveau de crête maximal détecté.

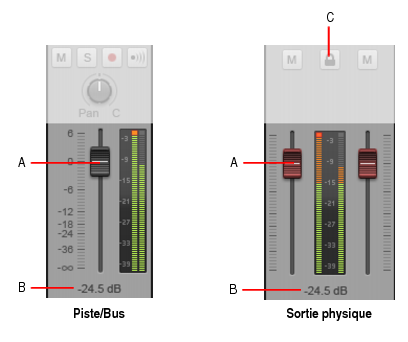

Figure 2408. Module Volume (accompagné des modules MSR et Commande de panoramique).

A. Fader de volume B. Valeur de crête C. Lier les faders (sorties physiques uniquement)

Pour faciliter leur identification, les boutons des faders de piste sont noirs, les boutons des faders de bus sont bleus et les boutons des faders des sorties physiques sont rouges.

Remarque: Les faders des sorties physiques peuvent être couplés à l'aide du bouton Lier . Ainsi, vous pouvez régler simultanément les canaux droit et gauche.

Pour plus d'informations sur le réglage des niveaux, voir Réglage du volume et du panoramique.

Pour plus d'informations sur l'utilisation des vumètres, voir Vumètres.

Module Icône

Le module Icônes permet d'affecter une icône graphique à la tranche de canal. L'identification visuelle des pistes et des bus est ainsi facilitée.

Figure 2409. Module Icône.

A. Icône de piste/bus

Pour plus d'informations sur les icônes de piste, voir Icônes de pistes.

Module Entrée/Sortie

Le module Entrée/Sortie permet d'affecter une entrée et une sortie à la tranche de canal. Le périphérique d'entrée est utilisé pour l'enregistrement et le périphérique de sortie pour la lecture.

Figure 2410. Module Entrée/Sortie.

A. Entrée B. Sortie

Pour plus d'informations sur l'affectation des entrées et des sorties, voir Affectation des entrées et des sorties.
