Module

Die Bedienelemente in den Kanalzügen sind zu verschiedenen Modulen zusammengefasst, die ein- oder ausgeblendet werden können. Die folgenden Module sind vorhanden:

Eingangs-Gain-Modul

ProChannel-Modul

Effektrackmodul

Sends/Bank/Patch-Modul

MSR-Modul

Das Panoramasteuermodul

Lautstärkemodul

Symbolmodul

Eingang/Ausgang-Modul

So blenden Sie ein Modul ein bzw. aus

Klicken Sie in der Mischpultansicht auf das Menü Module und wählen Sie das gewünschte Modul aus.

Abbildung 1195. Menü Module in der Mischpultansicht

Eingangs-Gain-Modul

Mit dem Eingangs-Gain-Modul können Sie die Eingangsverstärkung (Gain) sowie bei Bussen das Eingangspanorama einstellen.

Abbildung 1196. Eingangs-Gain-Modul

A. Gain/Abgleichsregelung B. Eingangspanorama

Informationen zur Verwendung des Gain-Reglers finden Sie unter Einstellen des Lautstärkeabgleichs.

ProChannel-Modul

Mit dem ProChannel-Modul können Sie Audio- und Instrumentenspuren sowie Audiobusse mit Kompressor, Equalizer und Röhrensättigung bearbeiten.

Abbildung 1197. ProChannel-Modul

A. Pre/Post-Umschalter B. Globaler Eingangspegel C. ProChannel erweitern/reduzieren D. Preset E. Global ein/aus F. Equalizerdiagramm

Weitere Informationen zu ProChannel finden Sie unter ProChannel.

Effektrackmodul

Über das Effektrackmodul können Sie in Echtzeit arbeitende Plugin-Effekte in Spuren und Busse einfügen.

Abbildung 1198. Effektrackmodul

A. Bypass für Effektrack B. Plugin einfügen C. Plugin ein-/ausschalten D. Anzeige für Ausgabeformat (mono, stereo oder Surround) E. Plugin-Name

Informationen zur Verwendung von Echtzeiteffekten finden Sie unter Verwenden von Echtzeiteffekten.

Sends/Bank/Patch-Modul

Das Sends/Bank/Patch-Modul enthält verschiedene Bedienelemente für Audio- und MIDI-Spuren sowie Audiobusse.

Für Audiospuren erstellen Sie Effekt-Sends, Submixes (Teilabmischungen), Kopfhörermischungen usw.

Für MIDI-Spuren können Sie Bank, Patch und Kanal festlegen und so steuern, welches Klangprogramm eines Instruments zur Wiedergabe verwendet wird.

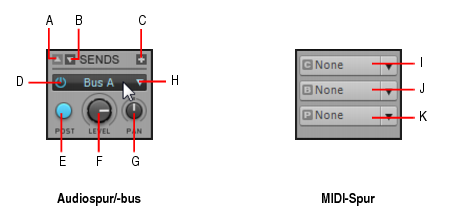

Abbildung 1199. Sends/Bank/Patch-Modul

A. Nach oben scrollen B. Nach unten scrollen C. Send einfügen D. Send ein-/ausschalten E. Pre/Post-Umschalter F. Send-Pegel G. Send-Panorama H. Send-Ziel I. Kanal J. Bank K. Patch

Informationen zur Verwendung von Sends sowie von Bank-, Patch- und Kanaleinstellungen für MIDI-Spuren finden Sie unter Digitale Audiodaten: Signalfluss und Mischung bzw. Auswählen des Klangprogramms (Bank und Patch).

MSR-Modul

Mit dem MSR-Modul können Sie verschiedene Spurzustände (Stumm- und Soloschaltung sowie Aufnahmebereitschaft) festlegen.

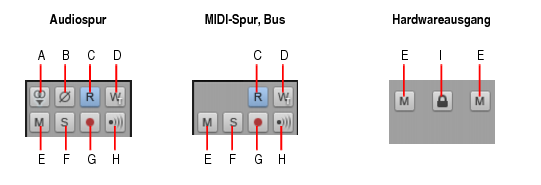

Abbildung 1200. MSR-Modul

A. Mono/Stereo-Umschalter B. Phaseninvertierung C. Automationsdaten lesen D. Automationsdaten schreiben E. Stummschaltung F. Soloschaltung G. Aufnahmebereitschaft aktivieren H. Eingangsecho I. Linken und rechten Kanalfader verknüpfen (nur Hardwareausgänge)

Informationen zu Spurzuständen finden Sie unter Spurenwiedergabe.

Das Panoramasteuermodul

Mit dem Panoramasteuermodul können Sie die Panoramaeinstellung des Kanalzugs festlegen.

Abbildung 1201. Panoramasteuermodul

A. Stereopanoramaregler B. Surround-Panner

Informationen zur Panoramaeinstellung finden Sie unter Einstellen von Lautstärke und Panorama und Panorama bei Surroundsound.

Lautstärkemodul

Mit dem Lautstärkemodul können Sie die Wiedergabe- und Abhörpegel des Kanalzugs festlegen. Die Pegelanzeige stellt die Wiedergabe- oder Aufnahmepegel des Kanalzugs dar. Die Spitzenwertanzeige wird bei laufender Wiedergabe stets aktualisiert, um den höchsten erreichten Pegelwert anzuzeigen.

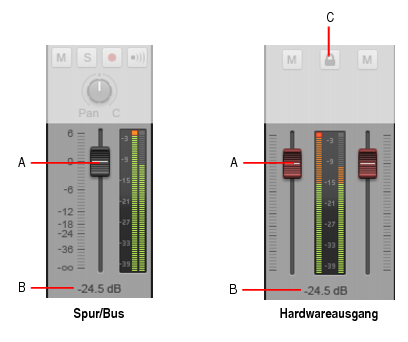

Abbildung 1202. Lautstärkemodul (zeigt auch die MSR- und Panoramasteuermodule an)

A. Lautstärkefader B. Spitzenwert C. Fader verknüpfen (nur Hardwareausgänge)

Zur einfacheren Erkennung sind die Faderkappen bei Spuren schwarz, bei Bussen blau und bei Hardwareausgängen rot.

Hinweis: Hardwareausgangsregler können über die Verknüpfungsschaltfläche verknüpft werden. So können Sie den linken und den rechten Kanal gleichzeitig einstellen.

Informationen zur Einstellung von Pegeln finden Sie unter Einstellen von Lautstärke und Panorama.

Informationen zu Pegelanzeigen finden Sie unter Pegelanzeige.

Symbolmodul

Über das Symbolmodul können Sie dem Kanalzug ein grafisches Symbol zuordnen. Dies vereinfacht die optische Erkennung von Spuren und Bussen.

Abbildung 1203. Symbolmodul

A. Spur-/Bussymbol

Informationen zu Spursymbolen finden Sie unter Spursymbol.

Eingang/Ausgang-Modul

Über das Eingang/Ausgang-Modul können Sie dem Kanalzug einen Eingang und einen Ausgang zuweisen. Das Eingangsgerät wird für die Aufnahme verwendet, das Ausgangsgerät für die Wiedergabe.

Abbildung 1204. Eingang/Ausgang-Modul

A. Eingang B. Ausgang

Informationen zur Zuordnung von Ein- und Ausgängen finden Sie unter Ein- und Ausgänge zuweisen.
